Автомобильный видеорегистратор. Самодельное устройство для быстрого снятия и быстрой установки.

14.05.2014

В случае ДТП, конфликтной или спорной ситуации на дороге, восстановить ход событий поможет запись видеорегистратора. Такую специализированную видеокамеру я установил в автомобиле года полтора назад.

Регистратор крепится на резьбе к шаровой головке небольшого штатива (крепление как у обычного фотоаппарата). В свою очередь, штатив крепится вакуумной присоской к лобовому стеклу автомобиля. Электропитание 5V подключается штекером , далее шнур и адаптер, включенный в гнездо прикуривателя.

Если бы можно было один раз подключить, закрепить регистратор, и больше не снимать, то никаких неудобств эксплуатация не доставляла бы. Но иногда требуется быстро снять, а затем установить регистратор на место.

Чтобы снять регистратор, надо отключить штекер, а ещё отвинтить регистратор от штатива, или не отвинчивать, а отлепить присоску от стекла, и снять всё вместе со штативом. Хлопотно получается, а ещё потом всё заново подключать, прикручивать, смачивать и «присасывать» перед поездкой.

Помимо многоходовых манипуляций, есть ещё один существенный недостаток: от постоянных стыковок – расстыковок быстро изнашиваются разъём питания и резьба крепления. Для их сбережения можно отлеплять присоску от стекла, и вытаскивать адаптер из гнезда прикуривателя, но такую единую конструкцию в карман свободно не положишь.

Напрашивается доработка, которая позволяла бы легко и быстро снимать только сам регистратор, оберегая при этом разъем питания и резьбу.

Один из возможных, пришедших в голову, вариантов – использование магнитов, одновременно, и в качестве держателей и в качестве контактов питания.

Наиболее простыми и доступными магнитами я посчитал мебельные магнитные защелки.

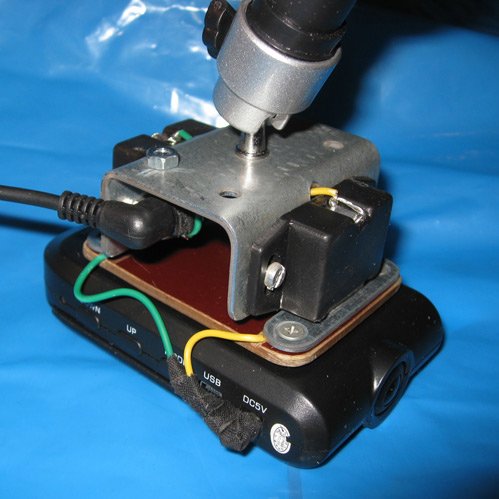

Видеорегистратор. Общий вид доработанного крепления.

Контактные пластины прикручены к толстому листу гетинакса, а сам лист приклеен к видеорегистратору термоклеем.

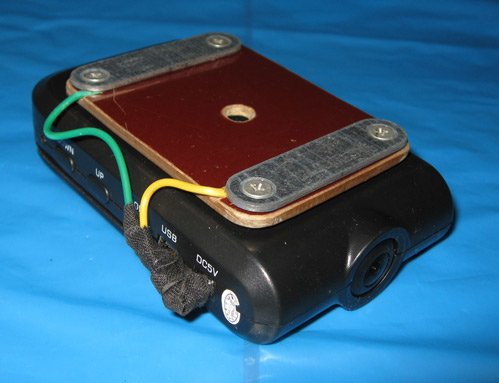

Видеорегистратор, отсоединенный от штатива.

Для обеспечения контакта проводов с магнитной защелкой достаточно вложить провод в защелку и прижать, каким либо диэлектрическим эластичным материалом.

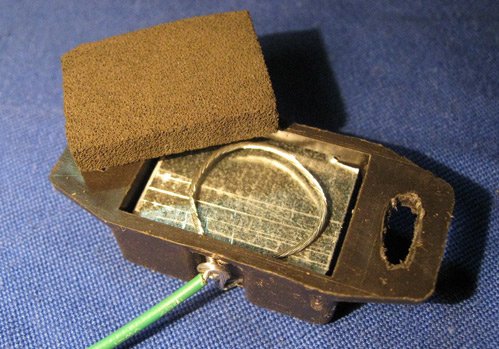

Магнитная защелка с вложенным проводом

Провода от магнитных защелок выведены на штекерный разъем.

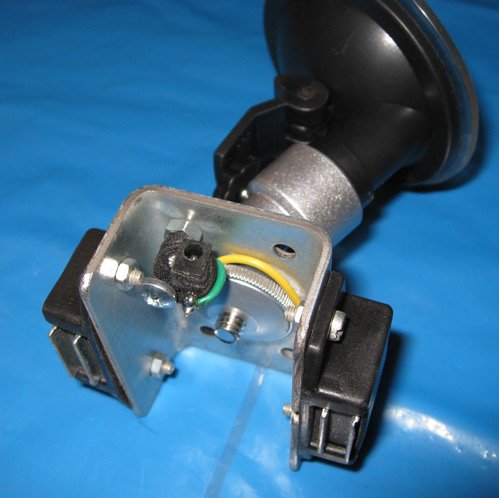

Штатив с магнитными защелками и штекерным разъемом

В дальнейшем, избавился от штатива с присоской, а просто переставил скобу с магнитными защелками на дпрчатую пластину, которую прикрутил саморезами к подволоку салона.

Чтобы исключить возможные колебания пластины, сразу проложил пористую резину между лобовым стеклом и пластиной.

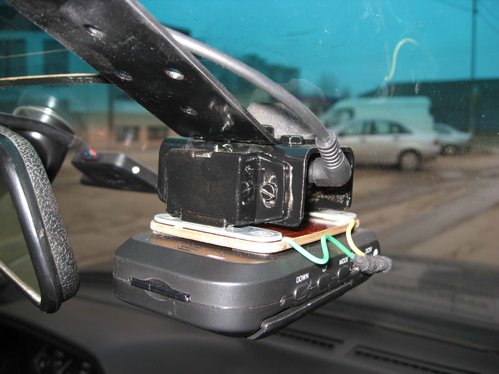

Видерегистратор. Штатив из дырчатой пластины привинчен к подволоку салона

Оказалось, что штатный адаптер питания, вставляемый в гнездо прикуривателя, создает радиопомехи. Поэтому заменил его стабилизатором, который снабдил соответствующим радиатором, и разместил под обшивкой потолка салона, через штатный вырез плафона освещения. Так и провод питания регистратора не надо далеко тянуть.

Теперь видеорегистратор отстыковывается и подстыковывается одним движением одной руки.

Сергей Спирин. 2012г.
