Использование стиральной машины автомата без водопровода. Стиралка — автомат на даче.

07.04.2014

Сейчас купить бывшую в употреблении, но вполне рабочую стиральную машинку автомат не проблема. Причем весьма недорого. Но при ее использовании в сельской местности возникает проблема ее подключения, особенно при отсутствии водопровода или личной насосной станции.

Я уже писал о том, как можно подключить стиральную машинку автомат на даче, сделав симулятор насосной станции. И целый сезон сам эксплуатировал подобное устройство. Однако мне оно не понравилось из-за шумности насоса (использовался вибрационный погружной насос, что бы создавалось достаточное давление), громоздкости системы (шланг-ресивер, реле давления ). В той статье я только теоретически высказал мысль о возможности управления насосом, подающим воду в стиральную машинку сигналами, которыми управляются электрические клапана стиралки. А в этом году реализовал эту идею.

В самом деле, командоаппарат управления стиральной машинки подает электричество на электроклапаны тогда, когда требуется вода. В этот же момент можно и насос включать. Необходимо только сделать простое устройство, которое будет отслеживать эти сигналы и выполнять включение насоса.

На электроклапаны стиральной машинки (их может быть 2-3-4) подается сигнал в виде переменного напряжения 220 вольт (проверил осциллографом, обычная сетевая синусоида). Сила тока, там, разумеется, невелика и напрямую этим напряжением насос запитать нельзя — может повредиться командный аппарат машинки. Кроме того, стиральная машинка в зависимости от программы открывает один или несколько клапанов во время своей работы. Поэтому необходимо сделать логический элемент «ИЛИ». Т.е. если сработал (открыт) хотя бы один клапан, то насос должен работать. Поэтому элемент «ИЛИ» должен быть «2ИЛИ», «3ИЛИ» и т.д. , по количеству электроклапанов.

Проще всего реализовать такой элемент с помощью диодов (см схему). Электроклапаны в стиральной машинке подключены по такой системе. Они имеют один общий провод и к каждому клапану идет еще управляющий провод. Электроклапаны представляют собой катушку соленоида (электромагнита), который втягивает в себя сердечник и клапан открывается (электроклапаны в стиралках нормально-закрытые, нет тока – клапан закрыт).

Поэтому достаточно присоединить наш элемент к этим проводам и все. Сама схема состоит из логического элемента «3ИЛИ», который одновременно служит и выпрямителем, гасящего сопротивления, конденсатора, сглаживающего пульсации напряжения и исполнительного реле.

С подбора этого реле и следует начать сборку схемы. Надо подобрать реле с серьезными силовыми контактами, поскольку им предстоит коммутировать нагрузку в виде электронасоса, а он может иметь мощность в несколько сотен ватт. Кстати о насосе. В отличии от схемы с датчиком давления, тут подойдет абсолютно любой насос, начиная от большой аквариумной помпы или помпы от стиральной же машинки. Так как не требуется развивать никакого давления, а просто закачивать воду. Выбрав реле надо определить его рабочее напряжение и потребляемый ток. В зависимости от этого рассчитываем гасящее сопротивление.

Например, наше реле срабатывает при напряжении 36 вольт. При этом через него течет ток в 80 мА (0,08А). Значит нам надо «загасить» 220-36 = 184 Вольта. 184 : 0,08 = 2300 Ом. Подбираем ближайшее меньшее по номиналу сопротивление ( 2 кОм ). При этом учитываем, что на сопротивлении выделяется мощность (оно греется) 184 х 0,08 = 15 Вт. Поэтому гасящий резистор должен быть достаточно мощным 20-25 Вт и проволочным.

Конденсатор предназначен для сглаживания пульсаций напряжения, что наше реле не дребезжало, а четко удерживалось в одном из положений. Емкости в 100-200 мкФ будет достаточно, рабочее напряжение конденсатора надо взять максимально большим из возможного. По крайней мере, раза в два больше, чем напряжения срабатывания реле. Надо соблюсти и полярность подключения, если конденсатор электролитический.

Диоды надо взять на напряжение не менее 300 -400 Вольт. Подойдут любые выпрямительные, например Д226Б или любые другие на напряжение 300 Вольт и больше и ток не менее 100-200 мА.

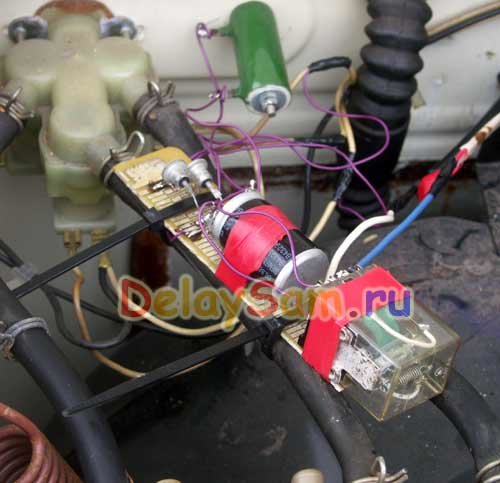

Для установки устройства требуется снять верхнюю крышку на стиральной машине, отвинтив несколько саморезов по ее бокам. Ввиду простоты устройства, я собрал его на макетной плате и закрепил хомутами непосредственно на резиновых шлангах, идущим к электроклапанам. При вибрации стиральной машины оно хоть как то оказывается «подрессоренным». Гасящее сопротивление закрепил на задней стенке машины. Провода от устройства подключил к проводам электроклапанов, срезав немного изоляции на них, методом скрутки и дальнейшим изолированием. Провода от контактов реле вывел на заднюю стенку стиральной машинки и установил там розетку. К ней же подключил и еще один питающий провод. Теперь вилку провода насоса я включаю в розетку на задней стенке машинки, а в удлинитель, через который подключена машинка, включаю и питающий провод.

Теперь насосом управляет сама стиральная машинка. Эксплуатация в течении нескольких месяцев показала отличное качество работы устройства. Вокруг машинки нет нагромождения шлангов, насос (дренажный), опущен в бочку и работает практически бесшумно, в бочке собирается очень мягкая дождевая вода в которой так отлично стираются вещи. К тому же она не образует накипи на ТЭНе стиральной машинки. Значит машинка прослужит долго и без «калгонов».

Константин Тимошенко © 19.06.2011
