Как можно отремонтировать громкоговоритель, динамик самостоятельно

Старая акустика ( колонки и акустические системы) еще у многих есть дома. Большие и тяжелые колонки отличаются сочностью звука, не чета пластиковым модным «погремушкам». В таких колонках стоят большие динамики (громкоговорители). Служат они верой и правдой десятилетия. Но все иногда выходят из строя. Бывает, что заменить электродинамический громкоговоритель (динамик) оказывается проблематично. Необходимость в ремонте может возникнуть как по причине отсутствия динамика с нужными параметрами, посадочным местом, так и из-за высокой цены нового. Но к счастью, зачастую можно его отремонтировать самостоятельно.

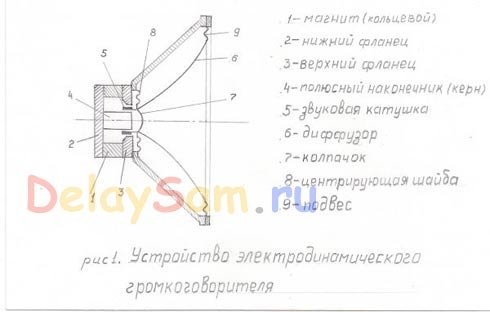

Прежде чем приступить к ремонту, ознакомимся с устройством и принципом работы. Устройство наиболее распространенных динамиков показано на рис.1.

Звук излучается диффузором, который колеблется под воздействием звуковой катушки (5). Катушка колеблется в поле мощного постоянного магнита (1) под действием токов звуковой частоты. Подводящие провода на рисунке не показаны. Внешние провода подключаются к клеммам на изоляторе, закреплённом на корпусе динамика. От этих клемм гибкие подводящие провода подходят к контактным площадкам на диффузоре. К этим же контактным площадкам подводятся концы звуковой катушки.

Подвес (9) – гофрированное кольцо, иногда из резины, дающее возможность диффузору двигаться поступательно и возвратно в широком диапазоне частот и амплитуд. Катушка центрируется в магнитном зазоре между керном и фланцем с помощью гофрированной центрирующей шайбы.

Порядок ремонта определяется типом поломки или повреждения. Если просто порвался диффузор, то можно заклеить разрыв плотной бумагой. На качестве звука это не скажется. Сложнее, если повреждение внутреннее, например обрыв катушки или смещение керна. Тут без разборки не обойтись.

Теперь о разборке. Аккуратно, без деформаций и повреждений, отклеиваются диффузор и центрирующая шайба. Отпаиваются подводящие провода от монтажных клемм.

Демонтаж магнитной системы — задача трудоёмкая и вам может понадобиться помощь. Вначале нужно вбить между нижним фланцем и магнитом два ножа, чтобы приподнять фланец. Затем двумя отвертками поднять фланец и снять с магнита. Необходимость в этом возникает в случае смещения керна, что приводит к заклиниванию катушки. Такое происходит в результате падения динамика.

Сборка магнитной системы сводится к правильной центровке керна относительно верхнего фланца. Не забудьте перед сборкой очистить детали от мусора и остатков клея. Предварительно нужно подготовить втулку для керна. Втулка должна плотно надеваться на керн и также плотно входить в отверстие верхнего фланца. Длина втулки должна быть достаточно большой, чтобы можно было вытянуть. Втулка с керном вставляется в отверстие верхнего фланца. Фланец с керном устанавливается на своё место и втулка снимается с керна. Предварительно нужно смазать клеем места соединения фланца с магнитом.

Перемотка катушки наиболее кропотливая работа. Перед снятием старой обмотки не забудьте сосчитать число витков. После удаления старой обмотки нужно удалить мелкой шкуркой все остатки клея с каркаса и также с диффузора. Обратите внимание на изломы и вздутия на каркасе. Изломы нужно аккуратно выровнять, вздутия надрезать и, залив внутрь клей с помощью шприца, выровнять на оправке. Подберите обмоточный провод того же диаметра, что был ранее. Для удобства намотки можно смазать каркас тоненьким слоем клея или лака. Это поможет фиксировать провод при намотке. После намотки можно смазать обмотку жидким лаком без потёков и сгустков. Концы обмотки подводятся к контактным площадкам на диффузоре и фиксируются с помощью клея «Момент», «88» или БФ-2. Для центровки катушки в магнитном зазоре пользуются втулкой. Предварительно нужно снять колпачок с диффузора.

Теперь можно приклеить центрирующую шайбу. Предварительно нужно устранить деформации. Это можно сделать, отпаривая деформированные участки над кипящим чайником. Клеить надо так, чтобы шайба легла на верхний фланец без напряжений и деформаций. Весь процесс центровки катушки можно проводить при подаче на динамик мелодичного звука небольшой громкости. Взаимодействие магнитных полей помогает более точной центровке, и вы можете на слух определить трение катушки.

Диффузор приклеивается по той же технологии, что была описана для центрирующей шайбы. Важно не допускать деформаций и перекосов. Дефекты на диффузоре можно устранить замазыванием клея «Момент». Если дефекты достаточно крупные, можно наклеить папиросную бумагу тем же клеем.

Приклеивается аккуратно колпачок. Предварительно расправьте вмятины, если есть.

Неисправные подводящие провода можно просто заменить. Используйте как можно более гибкие многожильные провода. Желательно сплести их вместе с парой хлопчатобумажных нитей. Они должны иметь хороший запас по длине и в то же время не мешать движению диффузора назад.

Вот в общих чертах основные принципы ремонта динамической головки своими силами. Возможно, мой опыт поможет вам найти свои методы решения похожих задач.
