Современные приборы, требуют немало энергии. Даже такие приборы, как модемы, подсоединяемые к телефонной сети, требуют отдельного питания.

Вот и у меня установлен такой модем. В какой-то момент у модема перегорел блок питания. Было два выхода – либо использовать другой блок питания, благо недавно на свалку привезли запчасти к сотовым телефонам, где были, также, и блочки питания; либо починить родной (блок питания).

Стал я пробовать подключать блочки питания от сотовых телефонов. Оказалось, что большинство из них слишком слабые. Возможно, одна модель и подошла бы, но на тот момент показалось, что это не так, да и параметры её были ниже оригинала. Так что пришлось искать другой выход.

Выхода оказалось, опять, два – либо починить родной блок питания, либо собрать новый. В общем-то, было последовательно осуществлено оба этих варианта.

Как оказалось, в блоке питания сгорел трансформатор. Точно такой же найти не удалось, поэтому я поставил более мощный. В таком виде блок питания проработал около часа, потом, опять, сгорел. Как потом выяснилось, виновником оказался диодный мост – один из диодов сгорел. После того, как был заменён сгоревший диод и трансформатор, блок питания стал работать правильно, и работает до сих пор.

Стоит, наверное, также, обратить внимание и на саму сборку. Т.к. трансформатор оказался не родным, то он едва поместился в корпусе, и пришлось диодный мост выносить наружу. Под рукой оказался тюбик из-под клея – вот в нём то и было решено разместить диодный мост.

Другим выходом было собрать совершенно новый блок питания. Среди тех блочков питания, что были на моей «свалке», были и те, что выдавали нужное напряжение, но маломощные (по току). Я решил попробовать их соединить параллельно. Два одинаковых блока питания. Тем не менее, их параметры несколько различны, т.к. не бывает абсолютно одинаковых вещей. По этой причине я их соединял посредством диодов. Диоды должны сгладить возможный перепад напряжений на выходе блочков питания (я так думал, но, возможно я ошибался).

Покажем, что блочки питания в данной схеме работают согласовано.

Пусть схема выдаёт какое-то напряжение (потенциал) в точке B, и параметры работы блочков одинаковы. Допусти, что через первый блок питания пошёл больший ток, значит, в точке B напряжение возрастёт. Теперь, если в точке C ранее выдавалось одно напряжение, и через участок CB шёл определённый ток, то теперь перепад напряжения на этом участке возрос и пошёл больший ток. Значит и через второй блок питания пойдёт больший ток.

Для чего нужны диоды?

Диоды, наверное, не нужны, но я их поставил. В случае если перегорит один из блоков питания, диоды предохранят от короткого замыкания второй блок питания. Следовательно, схема будет более надёжной.

Что касается материальных затрат, то мы увеличили мощность в два раза путём увеличения материальных затрат в два раза. Если бы мы взяли более толстый провод с целью увеличения мощности, то, вероятно, его толщина была бы в 2 раза больше (я не знаю правил, по которым рассчитывают толщину провода, но площадь рассеивания увеличивается в два раза, притом, что сечение провода возрастёт в 4 раза. Т.е. расход материала за счёт увеличения толщины провода может быть и выше, но всё же, т.к. правил я не знаю, то могу и ошибаться).

Эту схему имеет смысл применять, также, и в тех случаях, когда трансформатор сильно нагревается – два трансформатора имеют большую площадь охлаждения. Кроме того, есть вероятность, что характеристики материалов, а значит и приборов, с уменьшением размеров возрастают.

Собранный блок питания работает, но работает ли он так, как я задумывал, сказать не могу. Т.е. не ясно даёт ли он ток в два раза больший, чем исходные блочки питания, его составляющие. В будущем, если представится возможность, проверю.

В заключении, приведу параметры блоков питания.

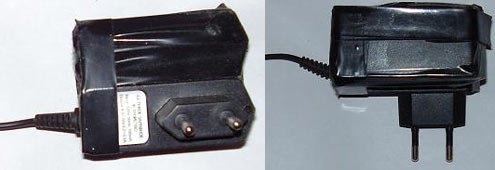

Исходный блок питания выдавал порядка 10 вольт и ток около 1А. К сожалению, точнее сказать не могу, т.к. сейчас всё заклеено изоляционной лентой. Блочки питания, которые я спарил, выдают нужное напряжение, но сила тока у них несколько меньше. Кстати говоря, когда я их сейчас взял в руки, то оказалось, что в паре они значительно легче того, который починил (заменил трансформатор) – разница очень ощутима. Да и по габаритам спаренный блок питания меньше, чем собранного по стандартной схеме.

Миткин А.
