Шиповое соединение деталей. Как самому сделать качественное шиповое соединение в деревянной мебели.

22.09.2012

При изготовлении самодельной деревянной мебели мастер сталкивается с необходимостью делать качественные шиповые соединения. Шиповое соединение деталей — самое качественное и надежное. И хотя в последнее время все больше и больше мебели делается и собирается при помощи металлических уголков, шип не сдает свои позиции. Просто сделать качественные шипы могут не многие. Если человек может их делать, можно сказать, что как столяр он уже состоялся.

В промышленности шипы, как говорят, «зарезают» на специальном точном оборудовании. В домашних условиях оно, понятно, недоступно. Поэтому многие мастера, изготавливающие простую садовую и дачную мебель, жертвуют качеством в пользу простоты. Напомню также, что шипы зарезаются в подавляющем большинстве случае только вдоль волокон древесины. Если шип будет сделан узким и поперек волокон, он обязательно сколется. Что бы он не скололся, ширина шипа должна быть не менее 15-20 толщин детали. Это требование не относится к фанере. В фанере можно зарезать шипы любой ширины, но желательно, что бы внешние слои были так же ориентированы вдоль шипа.

Между тем, давно существует достаточно простой способ, позволяющий быстро и качественно делать шиповые соединения деревянных деталей даже начинающему столяру. Способ этот предложен Ю.А.Егоровым. Суть способа достаточно проста и понятна.

Допустим, нам надо сделать шиповое соединение двух деталей. Для удобства на рисунках я их окрасил в разные цвета.

Предпосылкой для качественного изготовления шипового соединения является тот факт, что у каждой пилы есть определенная ширина реза. Она определяется величиной разводки зубьев. Ее можно измерить сделав несколько пропилов в какой либо деревяшке. А можно непосредственно использовать пилу для проведения измерений при изготовлении шипов.

На каждой детали наносим риску на глубину пропила она равна толщине деталей. Если детали одинаковые по толщине, то и глубина пропила в каждой детали будет одинаковой. Если детали имеют разную толщину, то и глубины пропилов будут разные. В тонкой детали пропилы глубже (равны толщине толстой детали), в толстой — мельче.

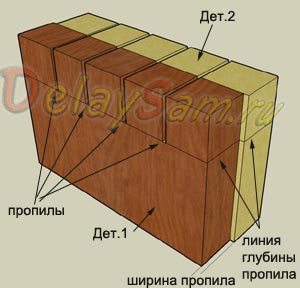

Детали складывают пластями друг к другу так, что бы торцы совпадали, а относительно друг друга по боковым граням их сдвигают на ширину пропила пилы, которой мы будем делать шипы. (Не толщины полотна пилы, а ширина пропила!). Детали закрепляем в тисках или верстаке и делаем произвольные пропилы равномерно по всей ширине деталей. Если детали разнотолстые, делаем пропилы на глубину равную толщине тонкой детали. (В тонкой детали потом допилим отдельно). Пропилы стараемся делать максимально вдоль оси детали, не допуская конусности шипов.

После это освобождаем детали и вновь смещаем их относительно друг друга на ширину пропила, но только уже в другую сторону. Кстати, если мы сейчас произведем сдвиг на величину чуть-чуть меньшую, чем ширина пропила, то мы получим впоследствии тугое шиповое соединение, что важно для мебели. А если сместим детали чуть больше, чем ширина пропила, то получим свободное шиповое соединение. Шипы деталей будут свободно входить в пазы другой детали. Это обстоятельство важно при изготовлении разъемных соединений (на шпильке) или поворотных соединений.

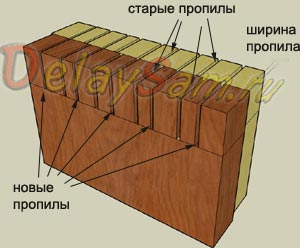

Не обращая внимания на старые пропилы, делаем новые, примерно по середине уже имеющихся шипов. Так же соблюдаем при этом и глубину пропилов и особенно тщательно их продольность .

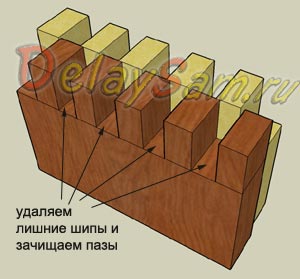

После этого детали освобождаем, доводим глубину пропилов до необходимой величины (у тонкой детали, если детали разнотолстые). Долотом аккуратно удаляем лишние шипы (смотрите внимательнее и не удалите нужные!), зачищаем торцы в пазах.

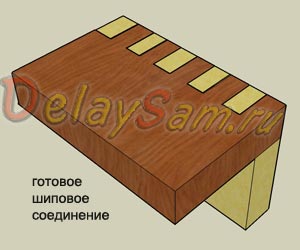

После этого детали можно сединять.

Неразьемные соединения выполняют, как правило на клею. Для деревянных деталей прекрасно подойдут столярный клей или клей ПВА. Они сохранят надежность соединения даже в случае намокания деталей или увеличения влажности древесины. Если детали будут эксплуатироваться в сухом помещении, можно использовать и эпоксидные смолы (клеи).

После застывания клея место соединения зачищают, шлифуют и обрабатывают тем же способом, что и все изделие.

В случае, если соединение планируется разъемным или поворачивающимся, (например, вы делаете жалюзи или дверь-гармошку из досок или щитов), то прежде чем приступить к сборке, надо скруглить торцы шипов, что бы их углы не упирались в пазы при повороте. В неповоротных, но разъемных соединениях этого делать, разумеется, не надо.

Соединив детали, все шипы одновременно просверливают длинным тонким сверлом. Диаметр его должен быть равен диаметру шпильки (гвоздя), который вы будете использовать в качестве оси или крепления.

Используя этот способ изготовления шипового соединения, вы сможете быстро, легко и главное, весьма качественно изготавливать шипы на деталях вашей садовой мебели.
