Устройство солнечной вентиляции в дачном туалете. Как устроить проветривание туалета. Вентиляция.

27.01.2013

У всех дачников часто возникает проблема создания вентиляции в туалете который сделан в виде выгребной ямы. Потому что запах в таком туалете не самый приятный. И дачники стремятся устроить в туалете какую то вытяжную вентиляцию. Обычно для этого в выгребную яму устанавливают трубу диаметром 100 150 мм. Но этого оказывается совершенно недостаточно для обеспечения качественной и действенной вентиляции.

Для решения проблемы вентиляции достаточно тем или иным способом организовать или усилить тягу в трубе. Самый простой способ — использовать для усиления тяги энергию солнца или ветра.

Для использования энергии солнца необходимо, что бы туалет был расположен так, что бы его задняя стенка (противоположная двери) была обращена на юг.

Мне повезло — на даче туалет был расположен именно так.

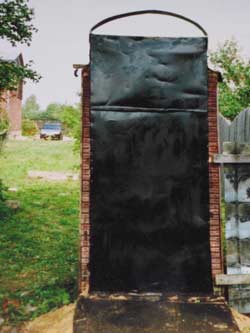

Далее я сделал следующее. На заднюю стенку туалета прибил теплоизолирующий лист с фольгой на одной стороне (такие применяются для теплоизоляции бань), называются «фольгированный пеноплекс» или пеноизол. Фольгой наружу, для отражения инфракрасных лучей от «нагревательного элемента». Далее, на расстоянии 80мм от него на всю ширину и высоту туалета (1м на 2,3м), через вертикальные деревянные бруски, прибил лист оцинкованной жести, которую покрасил в черный цвет- это и есть нагревательный элемент.

В результате, образовался вертикальный канал для выхода воздуха из выгребной ямы площадью 0,08*1=0,08м^2, что почти в 10 раз превышает площадь 100мм трубы. Когда солнце нагревает лист жести, то в канале образуется небольшая тяга воздуха и запах из туалета практически исчезает. Ведь горячий воздух значительно легче холодного и стремится вверх.

Край воздуховода необходимо немного поднять над крышей туалета, что бы была возможность ветру обдувать кромку воздуховода. Тогда за счет разницы давлений в канале и вне него тоже будет образовываться небольшая тяга в канале и вентиляция будет действовать даже при отсутствии солнца.

Этот способ вентиляции можно применять и в других случаях.

Винокуров Николай.

20 марта 2008г.

От DelaySam.ru:

Для реализации подобного устройства, вовсе не обязательно, что бы туалет был ориентирован своей задней стороной (где обычно расположена выгребная яма) строго на юг. Ведь такой солнечный проточный воздушный коллектор можно устроить на любой из стенок туалета. Достаточно лишь соединить выгребную яму простейшим воздуховодом с нижней частью такого солнечного коллектора. Например, отрезками пластиковой канализационной трубы. И тогда свежий воздух в туалете гарантирован.

Разумеется, необходимо обеспечить отсутствие подсоса воздуха извне в этот солнечный коллектор. Что бы воздух в него всегда подсасывался именно из туалета.
