Штангенциркуль с цифровой шкалой: инструмент домашнего мастера для точных измерений

20.05.2014

Не так давно приобрел штангенциркуль с цифровой шкалой. И ради точности, и ради удобства пользования. Инструмент представляет из себя вобщем то обычный штангенциркуль, но с небольшой «коробочкой» на корпусе. На ней расположен большой цифровой дисплей с сантиметровыми цифрами, в ней — микросхема, датчики перемещения и элемент питания — «таблетка» LR44 на 1,5 вольта.

Разница в удобстве пользования по сравнению с обычным штангенциркулем настолько велика, что трудно передать. В обычном штангенциркуле, как известно процедура измерения происходит следующим образом. Губками инструмента мы «охватываем» деталь (или губками для измерения внутренних размеров или щупом измерения глубины), и считываем показания на шкале. Затем по т.н. нониусной шкале считаем, какая риска из 11-ти совпала с риской на измерительной шкале. ( На нониусной шкале 11 рисок расположены равномерно на промежутке в 19 мм). Процедура серьезная, неспешная. Если измерения производятся где то в труднодоступном месте, то надо исхитриться еще и не сместить ползунок, прежде чем считаете показания.

А как происходит процедура измерения на цифровом штангенциркуле? Действия те же — охватить губками деталь. А вот результат мгновенно отражается на дисплее! Причем с десятикратной, по сравнению с обычным инструментом, точностью! Тут отображаются сотые доли миллиметра.

Прибор включается автоматически, стоит только сдвинуть ползунок. Выключается тоже автоматически, если некоторое время инструмент находится в состоянии покоя. Но можно выключить и принудительно кнопкой «off». Есть еще две полезные кнопки. Одна переключает единицы измерения «мм – дюймы». Вторая («zero») — задает новый «ноль» в измерениях. Это удобно, когда надо измерять «разницу», подогнать деталь под определенный размер. Не нужно проводить замысловатые подсчеты и вычитания. Результат будет виден сразу.

Ну это все хорошо, скажет дотошный мастер. Циферки, сотые доли миллиметра… а как у него с точностью? Девайс-то китайский…

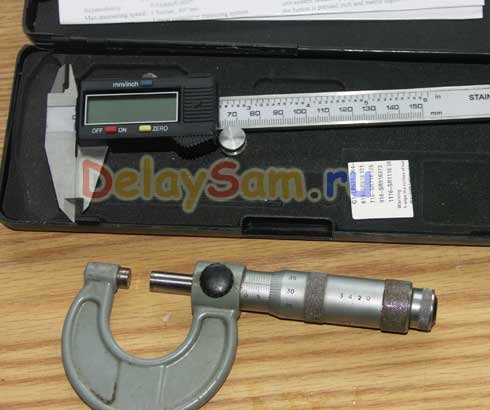

Достаю «из широких штанин» старый проверенный микрометр. Советский, ГОСТовский. Прибор домашнего использования, не изношенный, второй класс точности, цена деления 0,01 мм, погрешность 0,004 мм и все такое. Т.е. измерительный прибор умопомрачительной для домашних дел точности. Я даже не могу представить, где в домашних поделках такая точность требуется.

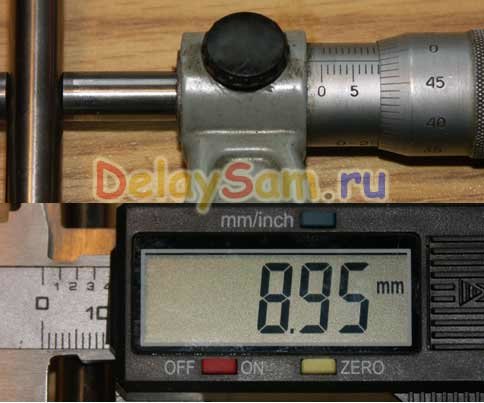

Проведем сравнительные испытания. Взял в качестве «детали» какую то направляющую от старого принтера Эпсон. И измеряю ее диаметр микрометром — 8,97 — 8,99 мм. Измеряю цифровым штангенциркулем — от 8,95 мм до 8,98 мм (несколько измерений). Очевидно сказывается не совсем «цилиндричность» детали. При вращении ее в губках инструментов это ощущается. Деталь вобщем то не прецизионного изготовления, штамповка… Да и губки микрометра представляют собой две плоскости, а штангенциркуля — две очень узкие полоски металла (два «ножа».

Но очевидно, что цифровой штангенциркуль показывает не какие то «примерные» показания, а действительно представляет собой весьма точный инструмент. По крайней мере, в разы более точный, чем обычный штанген. А про удобство пользования я уже написал.

Штангенциркуль был приобретен по почте, с доставкой, в интернет магазине.
