Солнечный проточно накопительный водонагреватель из ПЭТ бутылок. Часть 2.

31.01.2013

Часть первая…

Экспериментируя с элементами проточно — накопительного солнечного водонагревателя из пластиковых ПЭТ бутылок, я как то заметил, что температура темной (коричневой) бутылки из под пива, даже на ощупь выше, чем у прозрачной из под воды. Это натолкнуло меня на мысль провести простой эксперимент с бутылками разных цветов и видов, с целью выявить самые эффективные из них с точки зрения нагрева.

В самом начале я считал, что нет лучше бутылки для водонагревания, нежели прозрачная. Солнце греет воду непосредственно, без посредников. Как же я заблуждался! Самые первые результаты опытов развеяли мои теории в пух и прах.

Условия проведения эксперимента были просты. Я просто выставил ряд бутылок у стенки сарая, которая обращена примерно на юго-восток. Поскольку условия для всех бутылок были совершенно одинаковы, я никак их не термоизолировал и ориентировал. Т.е. именно так, в спартанских условиях эта бывшая в употреблении ПЭТ тара и должна была проявить свой истинный характер.

Были подготовлены бутылки согласно списку в таблице. При этом я использовал следующие соображения.

1) Подразумевалось, что экранирование задней (неосвещенной части бутылки) алюминиевой фольгой позволит отразить непоглощенные водой ИК-лучи и отразить их обратно в бутылку.

2) Зачернение задней части бутылки (резино-битумной мастикой из аэрозольного баллончика) позволит «поглотить» прошедшие через бутылку ИК-лучи. Одна из бутылок была зачернена сплошь, т.е. со всех сторон и стала черной и матовой.

Все было сделано накануне и на следующий день все бутылки встретили рассвет на месте проведения эксперимента. Учитывалось и температура окружающего воздуха ( в тени поблизости) и ветер, обдувающий бутылки.

Солнце в этот день светило сквозь небольшую дымку, т.е. не давало полного накала, но поскольку все были в равных условиях, это можно не учитывать.

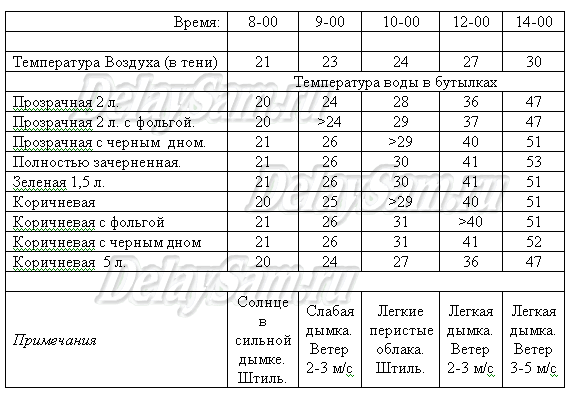

Результаты этого эксперимента приведены в таблице. Кстати, если кто то думает, что вода в 52 градуса — это «так себе» — попробуйте подержать в ней руку, хотя бы минуты 2… Только запасите послеожоговой мази побольше… А заодно измерьте температуру горячей воды из крана в квартире. Вряд ли она будет сильно выше.

Какие выводы можно сделать?

1. Собственно прозрачная вода — весьма плохой поглотитель ИК-лучей. Они практически проходят сквозь нее не задерживаясь. Как видите, прозрачная бутылка осталась самой «холодной». Нагрев можно смело отнести за счет неабсолютной прозрачности самой бутылки, а не непосредственного нагрева воды в ней.

2. Наличие фольги на задней стенке бутылки так же слабо влияет на нагрев. Уж не знаю почему. Возможно нагрев происходит только на передней стенке бутылки, возможно фольга кроме линзы отражателя выполняет еще и роль радиатора – охладителя.

3. Прозрачная с зачерненным дном выглядит уже гораздо лучше ( на 8 %). Но очевидно, тут начинало сказываться и изменение угла освещения солнцем. По мере изменения угла освещения, изменялась и площадь задней поглощающей поверхности.

4. Лучше всех проявила себя именно полностью зачерненная бутылка. Черная матовая поверхность практически полностью поглощала ИК-лучи. А поскольку ПЭТ бутылка круглая, угол освещения не имеет принципиального значения.

5. Так же весьма неплохо проявили себя и бутылки из темного пластика. Это говорит о том, что поглощение тепла ПЭТ-бутылками идет в основном стороной, обращенной к солнцу. И очень слабо — собственно «внутренностями» бутылки (водой). И совсем никак – задней стороной.

Это позволяет сделать вывод о том, ЧТО собственно должен представлять из себя солнечный коллектор из пластиковых ПЭТ бутылок.

Это должен быть ящик, с хорошо утепленным дном, куда уложены ПЭТ бутылки. Сторона бутылок, обращенная к солнцу, должна быть зачернена какой либо матовой краской (тот же «Кузбасс-лак» или резино-битумная мастика). Сверху ящик закрыть либо тонким стеклом, либо затянут полиэтиленовой пленкой, для защиты от ветра.

Такая конструкция солнечного проточного или накопительного нагревателя из ПЭТ бутылок будет самой эффективной. Кстати, эти же результаты позволяют прикинуть конструкцию и наиболее эффективного «классического» водонагревателя. Совершенно очевидно, что его «зеркало» вовсе не обязательно должно быть прозрачным. А уж если оно прозрачное — то «дно» должно быть абсолютно теплопоглощающим.

Теперь поговорим о «месте» такого нагревателя в системе дачного водоснабжения горячей водой.

Разумеется , наличие на крыше подобного нагревателя еще не гарантирует, что у вас будет горячая вода. Бывают и продолжительные ненастья, и по ночам, особенно в демисезонье, вода будет в таком нагревателе сильно остывать.

Мне думается, что подобный водонагреватель выполняет 2 функции.

А) Позволяет вам за «сущие гроши» убедиться, что солнечный водонагрев возможен и это реальность. Ведь не каждый решится вот так с бухты-барахты строить солнечный коллектор, вкладываясь в солидные деньги ради пока эфемерной экономии электричества, дров, денег. Этот водонагреватель за 500 рублей окупится за сезон и даст вам прочувствовать прелесть момента.

Б) Этот водонагреватель позволит РЕАЛЬНО вам экономить деньги в виде дров, электричества, газа и т.д. работая в качестве системы водоподготовки для ЛЮБОГО промышленного водонагревателя.

Расход горячей воду в каждой семье свой. Но в любом случае, она должна быть и всегда. Поэтому, как только заканчивается нагрев воды в солнечном коллекторе, ее сразу следует отправить в хорошо термоизолированный накопитель, из которого и происходит расход горячей воды. В этом же накопителе должен быть установлен и ТЭН, который позволит получить горячую воду в период продолжительного ненастья. Либо к нему можно подвести дровяную водогрейку.

Но в любом случае, собственно солнечный водонагреватель — лишь часть системы подготовки горячей воды. Тогда горячая вода будет в доме или душе всегда и круглосуточно. Хотя конечно его можно использовать и сам по себе. Просто горячая вода буде готова к обеду.
