Дистиллятор с устройством автоматического отключения.

25.04.2014

Простой бытовой дистиллятор это, по сути, самогонный аппарат. Но если выгонка самогона требует почти безотлучного присутствия человека, то дистилляция воды – процесс простой, его можно доверить бездушному автомату.

Для контроля простого процесса и автоматика должна быть простая, без всякой электроники и телемеханики.

В годы перестройки один из местных военных заводов стал выпускать бытовые дистилляторы из нержавейки. Продавались по невысокой цене. Народ брал, чтобы делать самогон, и я взял для дистилляции воды (честно, честно). Вода в водопроводе отвратительная. Дистиллированная вода предназначалась для питья, чая и т.п.

Поставил аппарат на газовую плиту, залил водой бак-испаритель, подал холодную воду в охладитель, зажег горелку. Процесс пошел.

И всё бы хорошо, но когда воды в баке осталось мало, аппарат потерял равновесие и опрокинулся. Всё логично: когда делают самогон, то не доводят до такой степени опустошения бака, процесс раньше заканчивается. Изготовители, назвав аппарат «Бытовой дистиллятор», даже представить себе не могли, что кто-то именно для этого и станет его использовать.

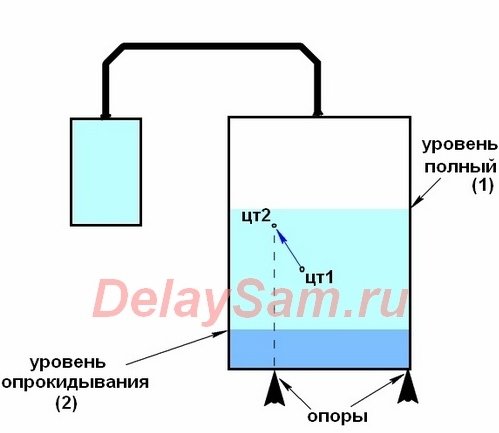

Поразмыслив, понял, что заполненный водой охладитель становится тяжелее и выводит центр тяжести всей конструкции за точку опоры опустевшего бака. Происходит опрокидывание.

Впору было бы огорчиться, но не таков наш человек. Это же чудесно, что окончание процесса дистилляции сопровождается резким механическим действием, причем, не слабым действием. Его можно направить на отключение газовой горелки.

К поворотной ручке газовой плиты привинтил металлическую пластину-рычаг, к пластине привязал капроновый тонкий шнур, перекинул шнур через неподвижный блок, укрепленный на верхней кромке подвесного шкафа, и привязал второй конец шнура к охладителю. Шнур сделал с небольшой слабиной, чтобы опрокидывающийся аппарат набирал разгон перед воздействием на ручку плиты.

Всё отлично заработало: и газ отключался, и аппарат не падал, а повисал в наклонном положении. Несколько лет использовал без замечаний. Правда, у газовой плиты решетка, на которую ставился аппарат, постепенно деформировалась (металл похож на силумин). Пришлось сварить новую — из стальной полосы.

Потом пришла пора поменять старую советскую плиту на новую – импортную. Одновременно, но независимо от плиты, установил многоступенчатую систему очистки воды с мембраной обратного осмоса. Дистиллятор оказался не у дел.

Но недавно закончились запасы дистиллированной воды в гараже. Пришлось взяться за старое.

Сварил новую «решетку»-штатив из арматурного прутка и стальной полосы для газовой плиты. Выгнал несколько литров дистиллята. Но, в связи с возможной установкой счетчиков на воду, возникла мысль – сделать автоматическое отключение еще и воды.

Добавлять нагрузку на шнур, в виде крана для воды, нежелательно, да ещё и синхронизировать так, чтобы надежно закрылись оба крана … Проблема оказалась очень кстати; была неиспользованная идея исполнительного механизма.

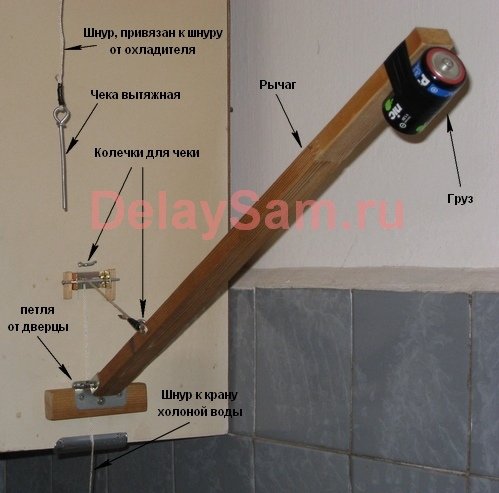

Образно: берется кувалда, ставится на ручку вертикально. Чтобы удерживать её в этом положении, достаточно минимальных усилий (спичкой можно удерживать). Через нижний конец ручки пропускается горизонтальная ось (на нее кувалда и опирается). Немного выше оси закрепляется прослабленная тяга (тросик). Если убрать ту самую «спичку»- чеку, то кувалда начинает падать, разгоняется, выбирает слабину тросика и дергает с большой силой.

Главная ценность такой схемы в том, что чека не зажата – требуется минимальное усилие для выдергивания. Ну и «кувалда» — это лишь для образности, на самом деле это рычаг с небольшим грузом.

Соединил капроновым шнуром рычаг и керамический кран подачи охлаждающей воды.

Устройство надежно срабатывает: старый шнурок от охладителя отключает газовую горелку и выдергивает чеку рычага, а шнурок от рычага отключает охлаждающую воду.

Если аппарат устроен иначе, и не опрокидывается при уменьшении количества воды в баке, то можно прикрепить сбоку груз, чтобы аппарат покачнулся и выдернул чеку из рычага с грузом.

Рычагов может быть несколько; в соответствии с количеством кранов или каких-то других устройств.

Сергей Спирин.
