Защита от протечек (часть третья — сахарно-гиревая).

26.03.2014

А можно ли сделать защиту от протечек без использования электроники и даже без электричества?

Логически рассуждая, надо использовать что-то, быстро меняющее свои свойства под воздействием воды. В бытовых условиях доступным веществом является быстрорастворимый сахар. Его прочность быстро уменьшается под воздействием воды.

Зажатый в прищепку кусок быстрорастворимого прессованного сахара я использовал в качестве датчика воды.

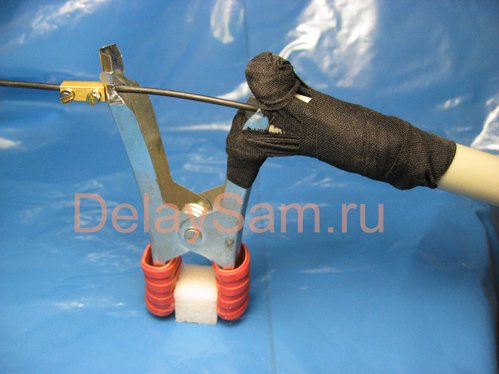

Фото 11. Сахарный датчик воды.

В ручках прищепки сделаны отверстия, сквозь них пропущен тросик; в данном случае — провод от телефонного кабеля «полевка». Он жесткий и гладкий.

Тросик с одного конца зафиксирован зажимом от электрической колодки, а второй конец тросика протащен в трубу ПНД. Труба прикреплена изолентой к ручке прищепки. Получилось что-то вроде велосипедного тормозного тросика.

Соприкоснувшись с водой, сахар намокает и разламывается через несколько секунд. Губки прищепки сдвигаются, а ручки расходятся. Тросик немного вытаскивается из трубы.

Дальний конец тросика выведен трубой к петле, на которой подвешены гири.

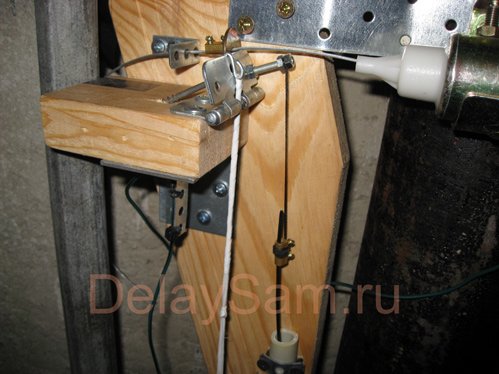

Фото 12. Защита от протечек. Добавлена тяга от сахарного датчика воды .

Непосредственно к петле жесткий провод подсоединить нельзя; он затруднит опрокидывание петли, поэтому присоединен через капроновую нитку.

Когда от воды прищепка срабатывает, провод полевки сдвигается, тянет за болт, и петля опрокидывается.

Ну, а дальнейшие движения грузов и кранов известны по части второй.

Отвлекаясь от неэлектрической конструкции, следует заметить, что прищепку с сахаром можно снабдить электрическими контактами вместо тросика. Тогда соленоид можно включать без электронного блока, а просто контактами прищепки, то есть на схеме фото 7 вместо электронного блока будет прищепка.

Вернемся к нашей конструкции без электричества.

Вместо провода полевки можно использовать настоящий стальной тросик или, даже лучше, стальную тонкую проволоку, например ту, что для сварочного полуавтомата.

Вместо трубы ПНД, гораздо удобнее использовать металлопластиковую трубу.

На губки прищепки желательно надеть мягкие резиновые или пластиковые оболочки.

Сахар лучше брать не просто быстрорастворимый, а прессованный быстрорастворимый.

Сахарно-прищепковых датчиков может быть несколько. Каждый со своей трубой, тросиком и капроновой ниткой.

Сергей Спирин. 7 августа 2010 г.
