К старости острота зрения теряется. И все чаще приходится прибегать к помощи бинокулярных очков или настольной лупы и вести работу с их помощью. Особенно пайку или сборку или ремонт каких то мелких устройств и механизмов.

Однако работать удобно в условиях хорошего освещения и желательно безтеневого, т.е. распределенного равномерно и не отбрасывающего тени от рук или инструмента. Значит источник света должен быть не точечным, а распределенным по большой площади.

Готовые рабочие лупы с такой подсветкой стоят несколько тысяч рублей. Конечно они достаточно удобны, мощные и большие. Но такие пригодятся скорее профессионалам, которые пользуются ими каждый день и по нескольку часов. Мне же нужно это изредка, поэтому должно быть дешево, компактно, но «сердито».

Купил в магазине такую лупу (ок. 200 руб) а так же китайский светодиодный светильник с 24 довольно яркими светодиодами ( менее 100 руб) и решил сделать рабочую лупу с подсветкой самостоятельно.

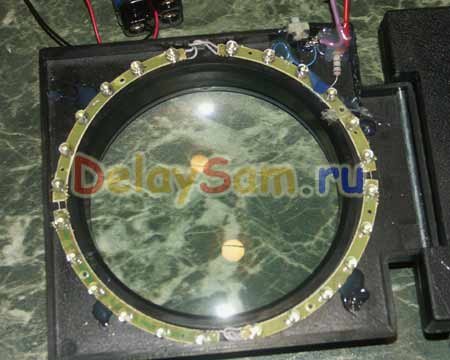

Светодиоды в светильнике расположены на дугообразных печатных платах по 6 штук (4 платы – сектора на 90 градусов). Радиус поворота плат со светодиодами практически совпал с радиусом лупы (разница еле заметна). Аккуратно вынул платы со светодиодами из светильника. Пришлось перепаять 4 провода, что бы платы можно было раздвинуть и они охватить лупу.

Платы и выключатель закрепил на корпусе лупы с помощью термоклея. Питание — 4 штатные батарейки АА, но можно применить любое другое, главное что бы было 5-6 Вольт. Блок питания подключил с помощью метровых проводов, что бы можно было отставить его в сторону и он не мешался.

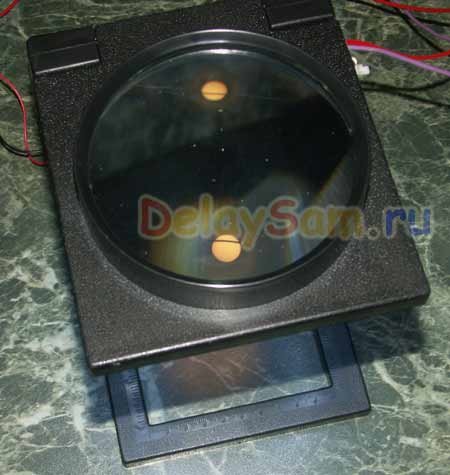

Итого, затрат меньше чем 300 рублей, полчаса работы — готова рабочая лупа с подсветкой! Теперь работа с мелкими деталями совершенно не проблема. Теперь думаю, что сделать себе подсветку клавиатуры на светодиодах, которая тоже не будет бликовать на клавишах и не давать тени.

Константин Тимошенко © 20.04.2011
